N2665404 – PLAQUE MODULO-SIB 1 – 34 mm version anglaise


Plaque seule, voir ci-contre pour les kits complet, les accessoires et la notice de montage.

Cadre pour insérer les plaques “insert” selon le diamètre du câble avec ou sans Passe-fil (voir accessoires ci-contre) et avec ou sans presse étoupe (voir sur le site les diffrent type de presse-étoupe ou contacter notre service commercial)

MODULO-SIB 1 pour les inserts de 34 mm de haut

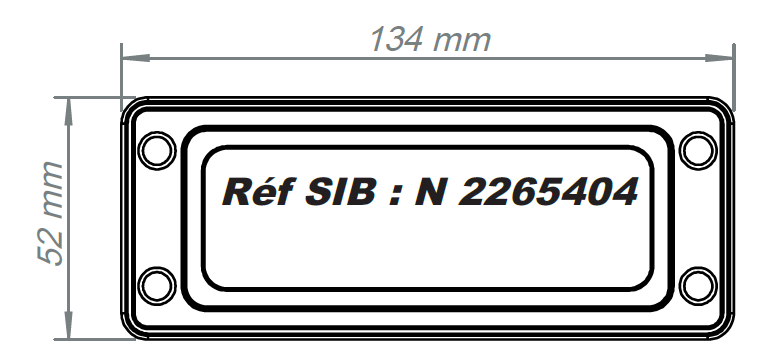

Dim.ModuloSIB1



AVANTAGE TECHNIQUES :

– Solution compacte par clipsage des inserts entre eux

– Discret et esthétique

– Installation facile et rapide grâce à sa membrane perforage avec propriété d’étanchéité exceptionnelle

– IP65 avec câble installé

– Température : -20°C / 125 °C

– Recréer l’étanchéité en installant un nouvel insert ou un obturateur PG/métrique (nous consulter)

– Compatible avec un presse étoupe SIB

– Colisage : 10

– Polypropylène renforcé fibre de verre

– Sans halogène



SYSTÈME MODULAIRE :

Plaque a mixer avec 4 types de modules différents selon les schémas ci-dessous

Choisissez le cadre                                                                             puis les modules                                                             pour avoir un  produit selon vos besoins

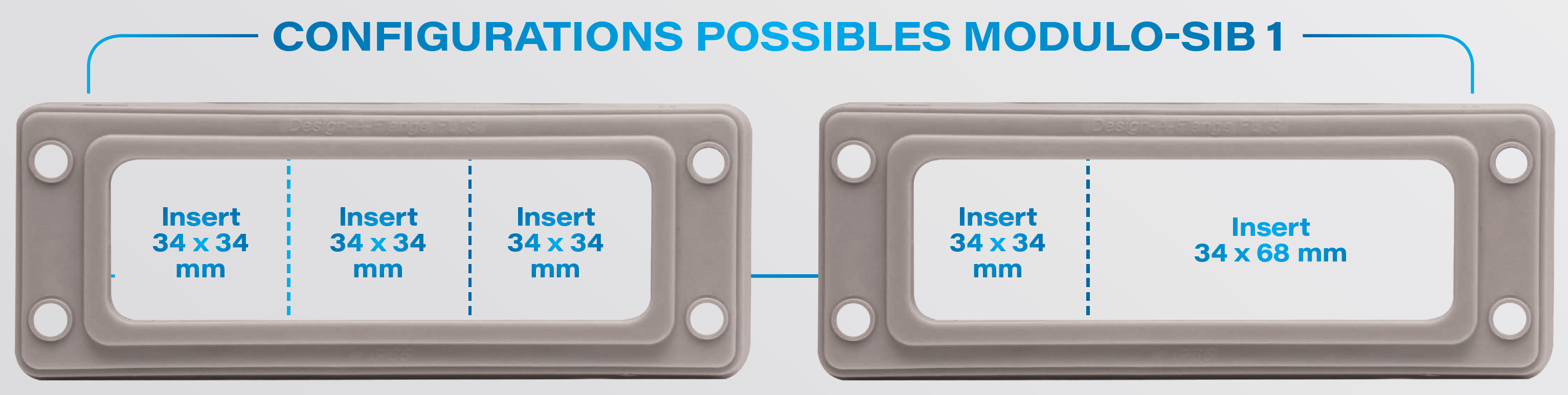

Les configurations suivantes sont possibles pour le modulo SIB

Config-Modulo1

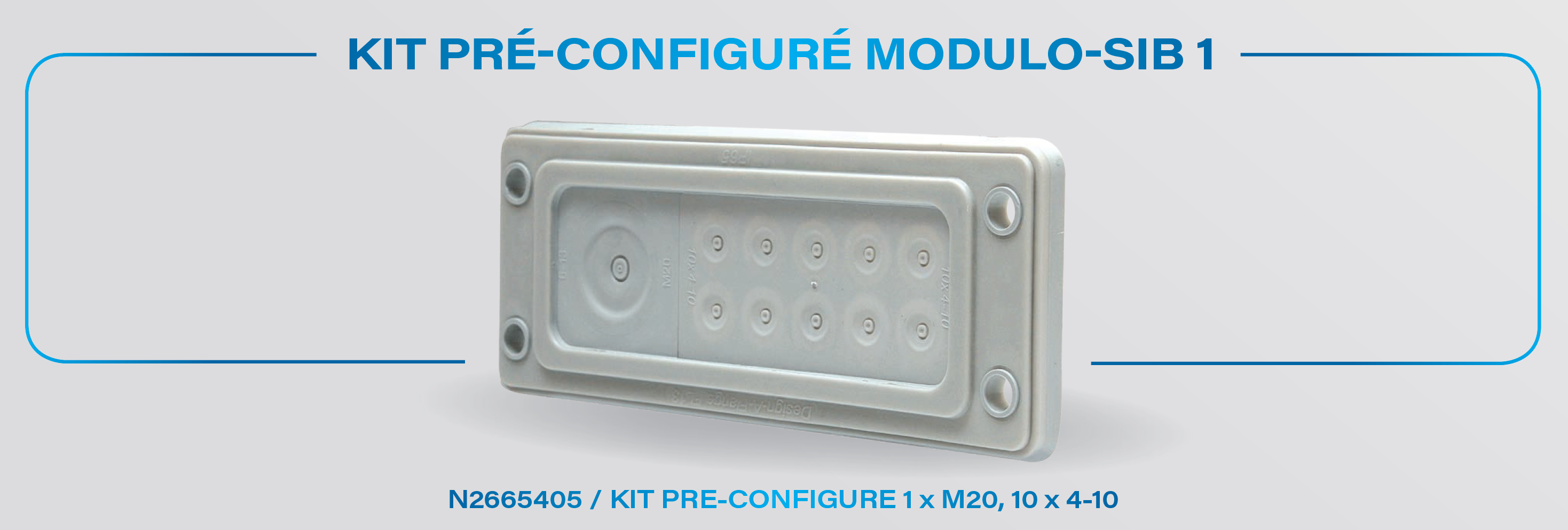

Les Pré-configurations suivantes sont possibles pour le modulo SIB 1
Pre-Config-Modulo2

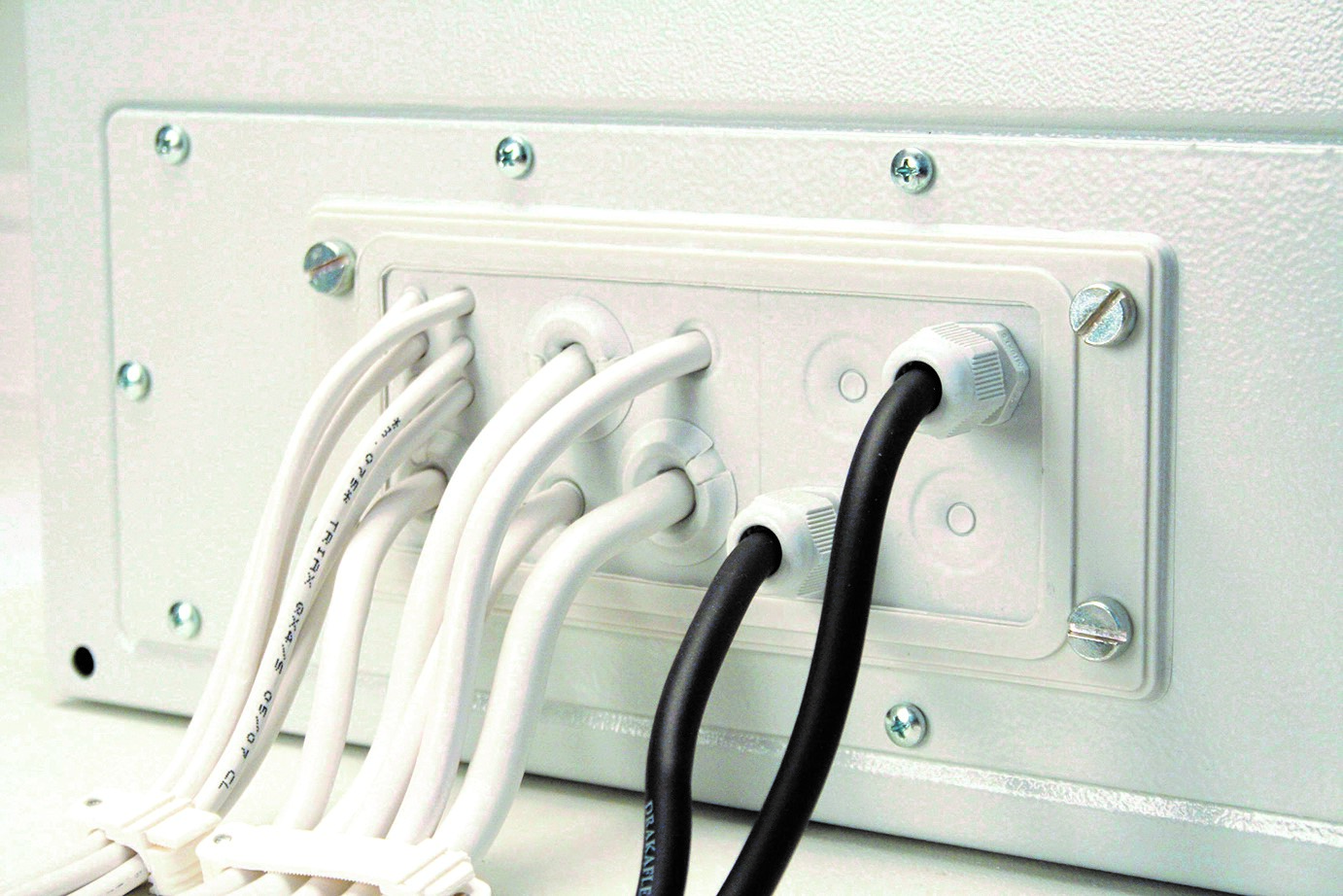

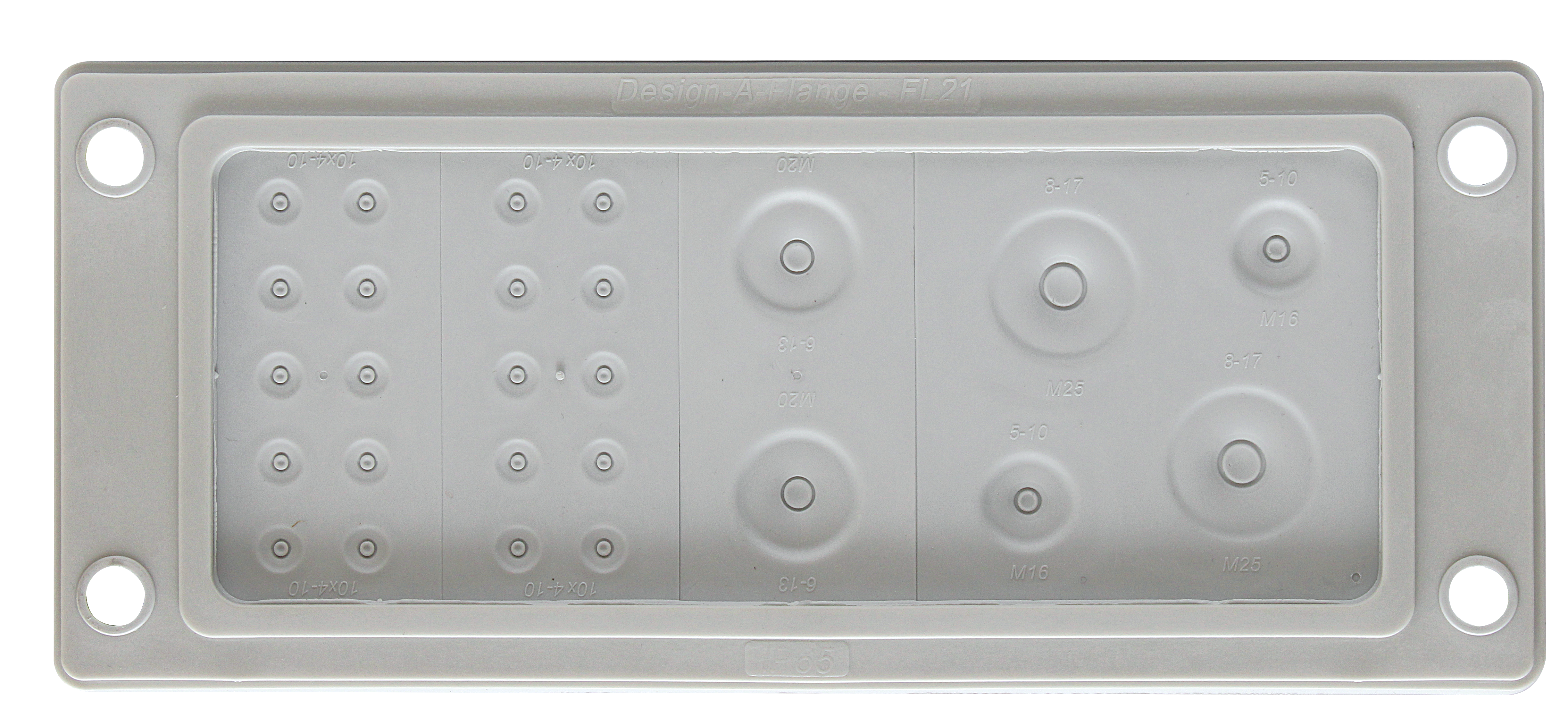

Vue d’un MODULO installé et utilisé avec des passes fils et presse-étoupes (accessoires vendus séparéments, voir lien ci-contre)

montage



CHOISISSEZ VOTRE CONFIGURATION SELON VOS BESOINS ET L’EMPLACEMENT SOUHAITE DES OUVERTURES

– Kits Pré-configurés

– Plaques passe-fils avec inserts interchangeable

– Reconfigurable à volonté

Technical caracteristics

Packaging

10

Certificats

EN 60529/1991 +A1 - EN 60670-1/2005 +A1 /2013 - Rapport SEMKO 816003

Technical documentation

    SIB-MODULO_SIB-Depliant-PAP
  •
